概述

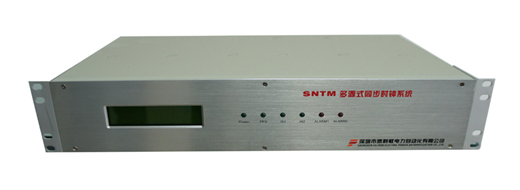

       SNTM系列电厂时间同步装置是思利敏公司集多年在时间同步领域的研究和开发经验，因应广大用户对时间系统越来严格的安全运行要求，并从保障国家安全的角度考虑，利用当前先进的电路集成、软件编程技术，结合美国GPS、中国北斗、俄罗斯格罗娜丝等全球卫星导航系统各自的技术特点，实现了多源输入(GPS、北斗、格罗娜丝、高精度守时、IRIG-B码基准等)、多制式输出（TTL、空接点、IRIG-B、差分、串口、网络、光纤等）、多设备适用(系统输出可以任意扩展，可以满足任何规模、任何方式的时间信号需求)的组合式应用，为电力、煤炭、轨道交通、石油化工、航道水运、邮电电信及相关领域提供了高精度、高稳定、高安全，高可靠的时间基准信号。
      SNTM系列时间同步装置由母钟和信号扩展装置组成，可集中或单独组屏。母钟与信号扩展装置均可根据现场的要求进行组合式配置，利用GPS（全球卫星定位系统）、北斗或IRIG-B（DC）码发送的秒同步信号和时间信息，向各种系统和自动化装置（如调度自动化系统、微机继电保护装置、故障录波器、事件顺序记录装置、远动装置、计算机数据交换网、雷电定位系统等）提供精确的时间信息和时间同步信号。可完全满足《华东电网统一时钟系统技术规范》、《上海电网GPS时间同步系统技术原则和运行管理规定》和《电力系统时间同步技术规范》的各种要求。产品自推出市场以来，经受了众多的现场运行考验，得到广大用户的认可与信赖。
技术特点
稳定可靠的运行保障机制
a)机箱经防磁处理，抗干扰能力强；
b)所有信号输出口均经过光电隔离，电磁抗干扰达到III级标准，某一路输出信号短路，不会影响其它输出信号；
c)具有自复位能力，在因干扰造成装置程序出错时，能自动恢复正常工作；
d)接收天线采用了防雷设计、信号接收可靠性高，不受电厂/变电站地域条件和环境的限制；
e)并选用高性能、宽范围的开关电源，工作稳定可靠。
高精度的时间同步、信号输出与守时技术
a)与外同步时钟信号同步精度高，同步精度优于±0.2μs；
b)采用多同步源自适应同步技术，同步精度优于±0.2μs；
c)时间报文输出采用了双CPU并行处理技术，串口报文发送时刻为秒的准时沿，误差不大于+0.2ms；
d)脉冲输出采用脉冲大电流发生电路，使光电隔离空接点能输出高精度的脉冲信号，误差不大于3μs；
e)采用无过冲IRIG-B(AC)码产生技术，产生高精度的IRIG-B(AC)码，精度可达5μs；
f)支持NTP（Network Time Protocol,网络时间协议）版本4；
g)采用闭环控制守时技术实现高精度守时时钟，采用OCXO守时精度可达到0.6μs/min，采用TCXO守时精度可达到15μs/min。
充分满足各类安全要求的多种冗余方式
a)支持双GPS热备和双IRIG-B热备且装备有高精度守时时钟。母钟可同时接入GPS和1路IRIG-B码外同步信号，互为备用；
b)支持同时接入GPS、北斗、格洛纳斯等卫星系统并进行不同系统间的无缝切换，保证了授时系统的安全性及可靠性；
c)时标信号扩展装置可同时接入2路IRIG-B码外同步信号，互为备用；
d)支持双电源冗余供电。
实现不同对时接口要求的功能模块化组合设计
a)采用全模块化即插即用结构设计，支持板卡热插拔，配置灵活，维护方便。支持将来其它信号基准源(珈俐略卫星信号、上游地面链路的DCLS信号、NTP时间基准信号等) 的接入，为将来电厂/变电站改造扩建时增加或更改对时信号接口提供了方便；
b)装置可提供多路脉冲信号（1PPS、1PPM、1PPH、事件，空接点、差分、TTL、24V/110V/220V有源）、IRIB-B信号（TTL、422、232、AC）、DCF77信号（有源、无源）、时间报文（RS232、RS422/485）、NTP网络时间信号，2U装置输出可多达60路,4U装置输出可多达156路，充分满足电厂/变电站内不同设备的对时接口要求；
c)采用2U或4U 19”标准机箱，可单独组屏，支持光纤或电缆级连输入和输出，为将来卫星时间同步信号的扩展提供了方便，便于维护和管理。
友好的人机界面，方便的维护方式
a)美观大方的液晶显示屏，显示日期和时间及外同步信息，具有电网频率测量功能；
b)多种工作状态指示灯，实时反映装置的运行状态，便于运行值班人员的日常巡视；
c)支持本地和远程网管，通过WEB方式对设备进行远程管理，完成对设备的卫星接收状况、设备工作状态、参数设置等信息进行管理；
d)有监视运行状态的告警接点输出，包括电源消失告警、外同步信号消失告警、以及装置自检异常告警；
e)装置运行状态可通过104规约上传到调度中心。
接收与输出模块可按实际需要组合。
技术参数
网络协议
NTP v1.v2.v3&v4(RFC1119&1305)
SNTP(RFC 2030)
MD5 Authentication（RFC 1321）
Telnet（RFC854）
FTP（RFC959）
输入/输出接口
网口：RJ-45，4路，10/100自适应以太网接口
Console：RJ-45，1路，RS232电平
GPS、北斗天线输入：BNC，1路
选配：10MHz、E1、B码、RS232/422/485、PPS 、NTP、DCF77
显示
液晶屏显示年月日时分秒和GPS、北斗收星情况等信息
指示灯指示电源、GPS、北斗、锁定、保持、1PPS等状态信息
时间服务功能
GPS时钟参考模式，一级网络时间服务器
用户终端同步授时精度：0.5-10ms
用户容量：无限制
NTP请求量：14000次/秒
同步于其他NTP服务器
GPS关闭后时间保持精度(选件)
SNTS3000-O恒温晶振（OCXO）： 1ms（72小时）
SNTS3000-R铷原子钟（Rb）： 3ms（年）铷原子钟（Rb）：日漂移率3E-12
GPS接收机
12并行通道GPS接收机
UTC同步精度：50ns（1б）
接收L1,C/A码信号-1575.42MHz
北斗接收机
同时处理双通道6个波束数据
UTC同步精度：100ns（1б）
使用有源微带天线
硬件规格
机箱：优质面板成形，喷涂高温烘漆保护
面板：高强度进口铝合金面板，表面拉丝氧化处理
安装：标准19 英寸机架
LED指示灯：
电源灯 x 1
PPS信号灯 x 1
失步告警灯 x 2
信号输入灯 x 2
安全性：满足GB4943的基本要求
可靠性：平均无故障工作时间≥10000h
抗冲击：10g加速度，11ms周期
电磁兼容性：符合无线电骚扰限值GB-9254-1998标准A级
外形尺寸：482.6mm(W)×260mm(L)×89mm(H)（2U）
               482.6mm(W)×260mm(L)×178mm(H)（4U）
工作温度：-10 ~ 60 °C (14 ~ 140°F)
工作湿度：5 ~ 95% RH
存储温度：-20 ~ 80 °C (-4 ~ 176°F)
电压输入：参考可选模快，功耗≤15W
